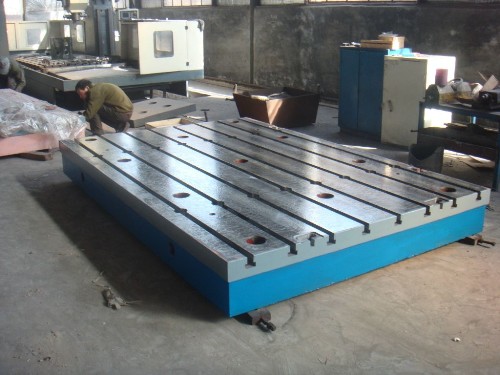

T型槽平臺在正常的使用中可能會出現(xiàn)缺陷，例如裂紋、變形、銹跡、冷紋等都是比較長發(fā)生的，使用時間越長久，也就表示鑄鐵平板本身存在的問題會因為使用年限增加而增加，在前些文章中，小編已經(jīng)多次介紹裂紋、變形、銹跡等問題出現(xiàn)的原因，以及解決方法。本篇文章內容擇主要介紹當T型槽平臺出現(xiàn)冷紋的時候，應該怎樣防止，并且可以讓大家及時的找出出現(xiàn)冷紋的原因。（注：裂紋出現(xiàn)的原因除使用不當外，還因為鑄造過程中不規(guī)范造成，如將講碳、硅含量以及在時效處理時因加快其冷卻的速度，而導致因為時效處理不當而產(chǎn)生裂紋已經(jīng)成為主要裂紋發(fā)生原因之一。）

其防止T型槽鑄鐵平臺冷紋發(fā)生的現(xiàn)象可以采用以下方法，以下方法鑄造廠是必須要進行查看的，如若按照以下方法鑄造，是可以從根本將其冷紋問題進行解決：

1、碳當量，應采用較高的碳當量，一般碳當量的比例會在：若材質為HT250，碳當量以3.95為準，HT300以3082為準，HT350以3.76為準，這是標準的碳當量，需要嚴格的進行把控

2、高硅碳比，需要保證將硅碳的比例控制在0.57-0.62之間，這樣屬于高碳、低硅的現(xiàn)象平衡時，T型槽平臺不會輕易的發(fā)生缺陷。

3、錳硫比，一般在鑄造的過程中，我們全意廠家會遵照錳硫比即Mn=1.71s+（0.2～0.3），一般偏差不會再0.36左右，一般會對HT250、HT300材質更加明顯。

4、低合金化，一般采用wCu=0.4%～0.6%或者w(CU)0.2～0.4%，在合金元素的基礎上，除以上公式外，還可以加入的元素有sb、sn、mo等。

5、在正常的生產(chǎn)中，是存在配料的配比的，那一部分都需要均勻的放置，這樣才會更好的保證內部的質量，一般爐料配比都會遵守：生鐵+廢鋼+回爐料+增碳劑這幾種因素。

6、時效處理，曾在技術文章中，全意小編重點介紹過時效處理的方式，今天小編在這在簡單介紹一下。一般時效處理會有三種：熱時效、振動時效、自然時效三種方式，一般都會使用熱時效，這是鑄造鑄鐵平板比較常見的時效處理方式，這種時效處理方式也可以更好的保證平臺的使用年限以及減少使用缺陷等問題。
